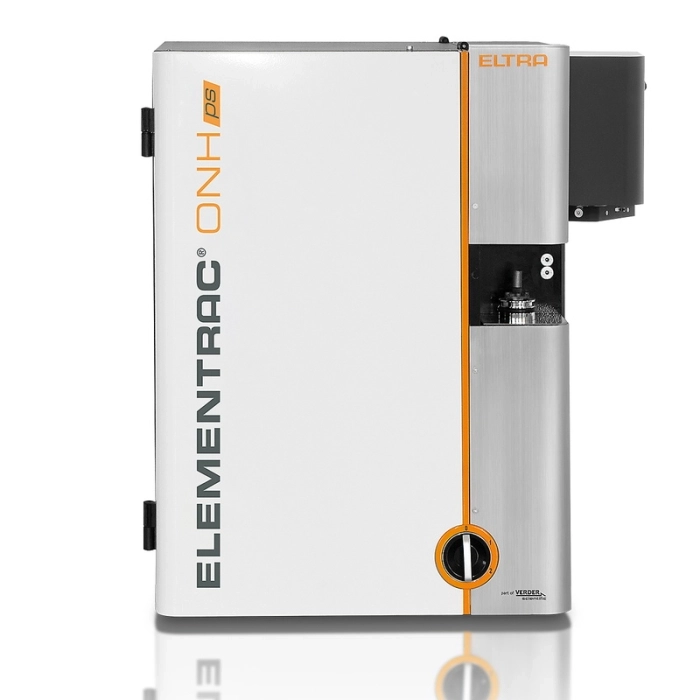

ELEMENTRAC ONH-ps — элементный анализатор кислорода, азота и водорода
Артикул: ELEMENTRAC ONH-ps

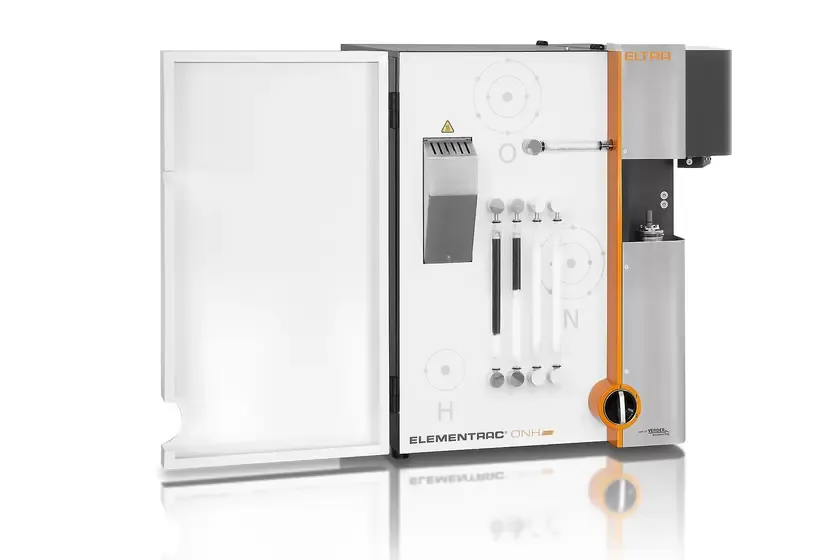

Новый ELEMENTRAC ONH-ps — это мощный и надежный элементный анализатор для одновременного измерения концентраций кислорода, азота и водорода в неорганических образцах, таких как сталь, железо, медь или керамика. Высокочувствительные детекторы NDIR без движущихся частей и детектор теплопроводности для измерения азота надежно определяют концентрации элементов от низкого диапазона ppm до высокого диапазона процентов.
Благодаря новому затвору для образцов с импульсной продувкой камеры и вертикальным каналом падения можно легко и удобно анализировать образцы в виде стержней, гранул или порошка весом до 2 граммов. Элементный анализатор ELEMENTRAC ONH-ps соответствует или превышает требования всех распространенных международных стандартов, таких как ASTM E 1019 или DIN EN 3976.

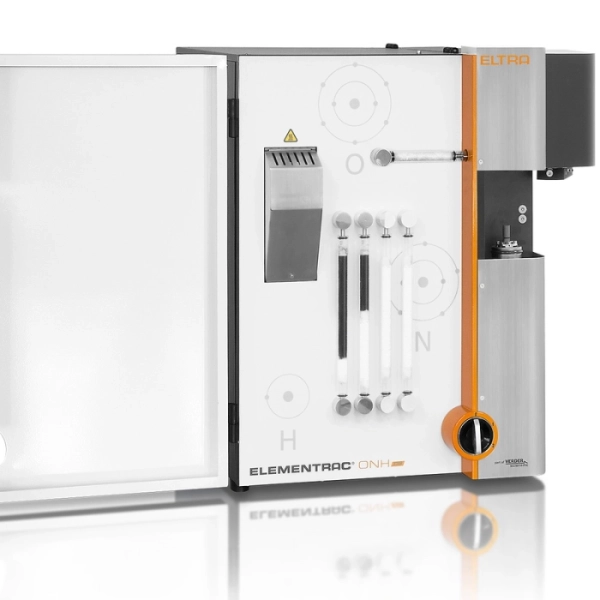

Анализатор КИСЛОРОДА / АЗОТА / ВОДОРОДА ELEMENTRAC ONH- ps
- Параллельное определение трех элементов: кислорода, азота и водорода.
- Новые чувствительные инфракрасные измерительные ячейки без движущихся частей.
- Низкое потребление газа и высокая чувствительность благодаря закрытой газовой системе.
- Простое применение штифтов, порошков и гранул.
- Возможность использования недорогого аргона в качестве несущего газа.
- Короткое время анализа.
- Мощная импульсная печь мощностью 8,5 кВт.
- Опциональный автоочиститель и автозагрузчик.
- Надежный анализ ONH для широкого спектра неорганических образцов, таких как сталь, цветные металлы, керамика, шлаки, руды и т. д.
Типовые образцы материалов
сталь, медь, сплавы, тугоплавкие металлы, чугун, керамика, карбиды, ферросплавы, железо, металлы, алюминий, кремний, ...
Процесс эксплуатации и анализа

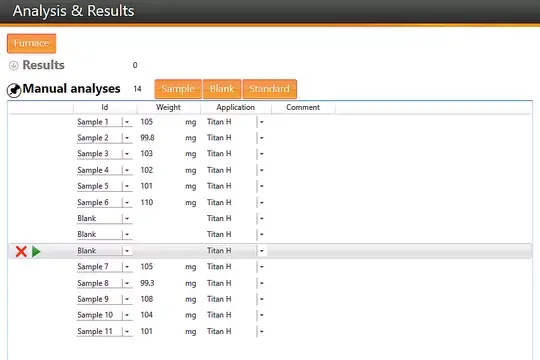

Шаг 1: Регистрация образца в программном обеспечении ELEMENTS
Идентификатор образца регистрируется в программном обеспечении, а вес автоматически передается (см. шаг 2).
Шаг 2: Взвешивание и введение образца в порт
ELEMENTRAC ONH-ps безопасно и точно анализирует объемы от нескольких миллиграммов до 2 граммов. Образцы в форме стержней или гранул можно применять непосредственно. Для элементного анализа порошков рекомендуется использовать капсулу, которую не нужно герметично закрывать.
Шаг 3: Анализ
Затем пустой графитовый тигель помещают на нижний электрод и запускают элементный анализ с помощью программного обеспечения ELEMENTS. Программное обеспечение контролирует все последующие этапы процесса.

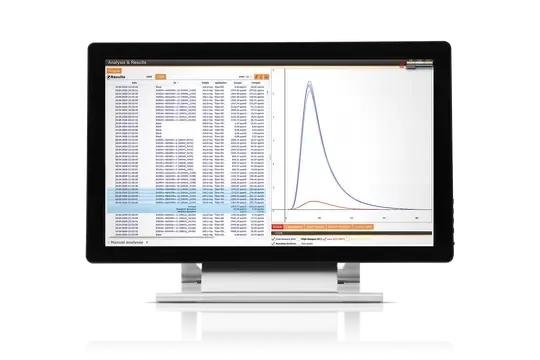

Шаг 4: Вывод и экспорт данных
Через 120–180 секунд после начала анализа измеренные концентрации можно экспортировать в виде отчета или через LIMS.
Новая процедура измерения
Общий анализ O/N/H для анализаторов инертного газа означает, что для анализа водорода и азота используется ячейка теплопроводности. Это означает, что для определения азота и водорода необходимо выполнить два независимых измерения. ELEMENTRAC ONH-ps использует новую конструкцию водяной IR-камеры без движущихся частей, что позволяет надежно измерять водород в виде воды даже в нижнем диапазоне концентраций ppm. Это позволяет одновременно измерять кислород, азот и водород в одной пробе.
| Элементы | Измеряется как | Детектор |
| Кислород | CO2 | IR |
| Азот | N2 | TCD |
| Водород (общепринятая техника) | H2 | TCD |
| Водород (новая технология) | H2O | IR |
Конфигурации
ELEMENTRAC ONH-ps — это многоэлементный анализатор для параллельного измерения содержания кислорода, азота и водорода (ONH). Кислород определяется как CO2, а водород — как H2O в инфракрасных измерительных ячейках, а азот определяется в элементарной форме с помощью ячейки теплопроводности. ELEMENTRAC ONH-ps использует гелий или, в качестве альтернативы, аргон в качестве газа-носителя.
ELEMENTRAC ONH-ps использует наши недавно разработанные инфракрасные измерительные ячейки без движущихся частей. Эти измерительные ячейки характеризуются очень хорошим соотношением сигнал/шум и высокой стабильностью.
Элементный анализатор ELEMENTRAC ONH-ps доступен как одноелементный анализатор только для водорода или в многоэлементной конфигурации для измерения ONH. Тогда как кислород и водород определяются как CO2 и H2O в трех инфракрасных ячейках, азот определяется в элементарной форме.

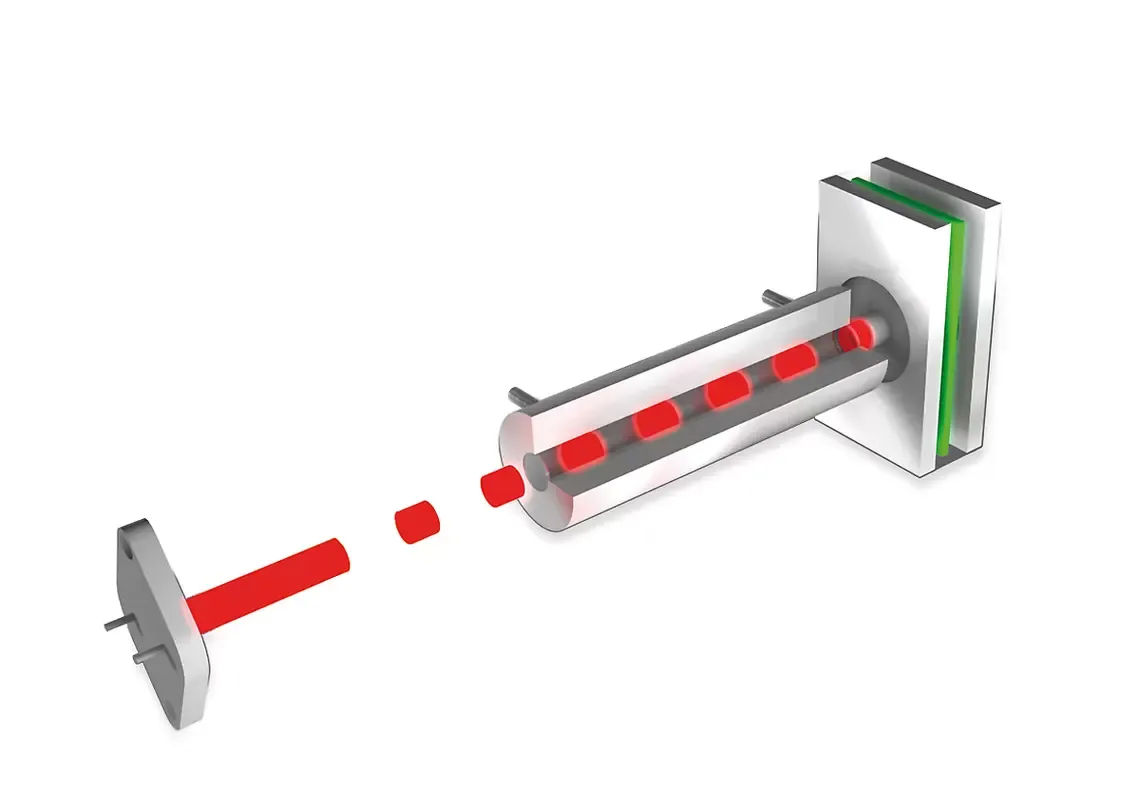

Кювета с изменяемой длиной

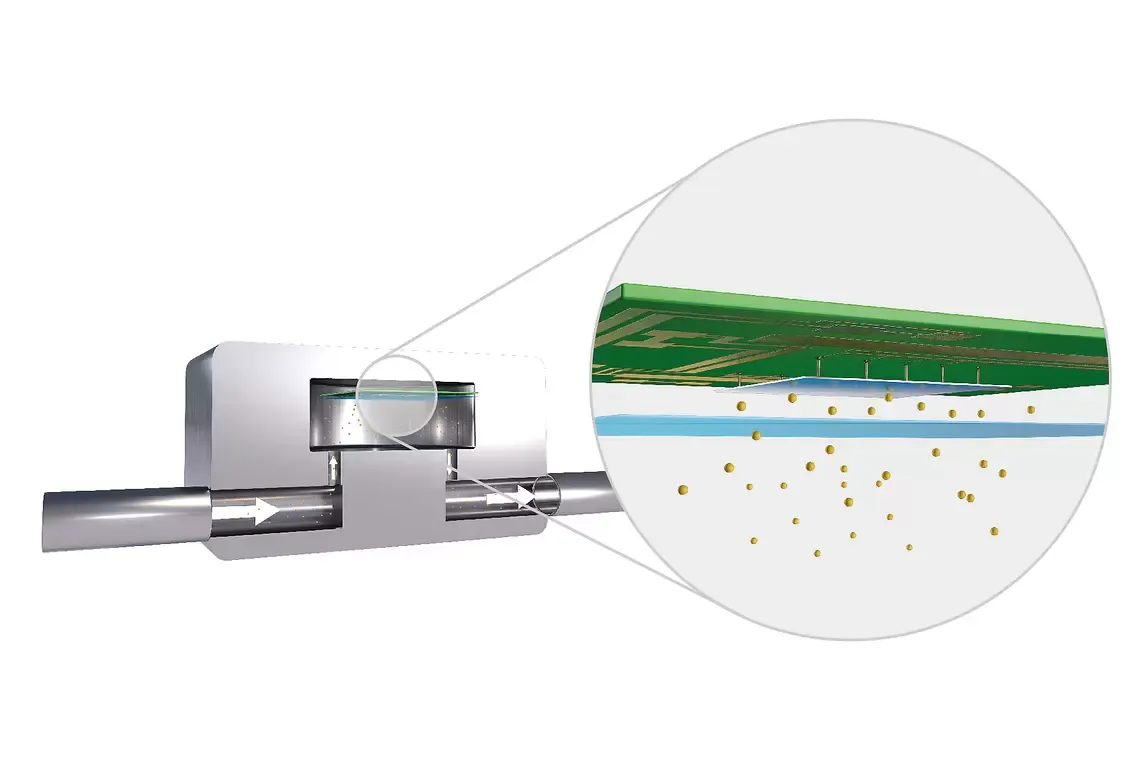

Термопроводящая ячейка с высокой чувствительностью

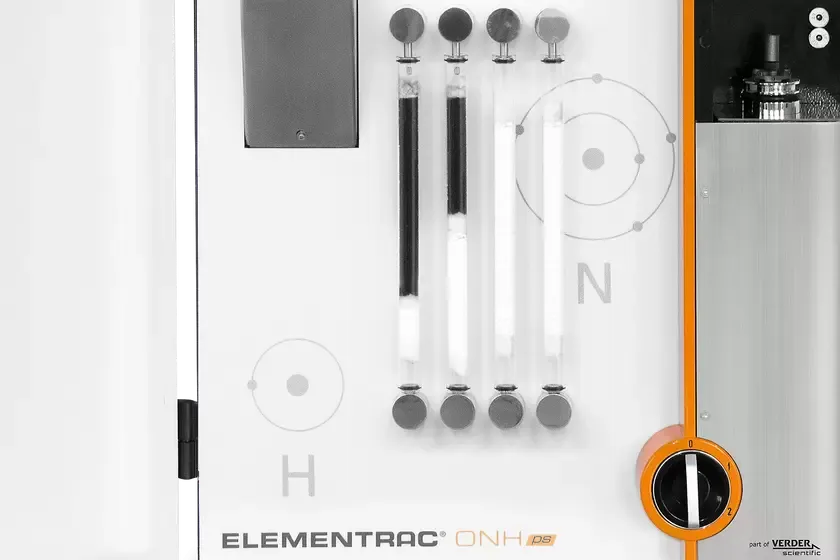

Интегрированные стандартные решения
Химические вещества и фильтры, необходимые для работы элементного анализатора, удобно расположены на передней панели и могут быть скрыты за съемными дверцами во время рутинной работы. Такое расположение значительно сокращает время, необходимое для технического обслуживания, и повышает удобство использования. Кроме того, инновационные детали значительно улучшают воспроизводимость измерений.

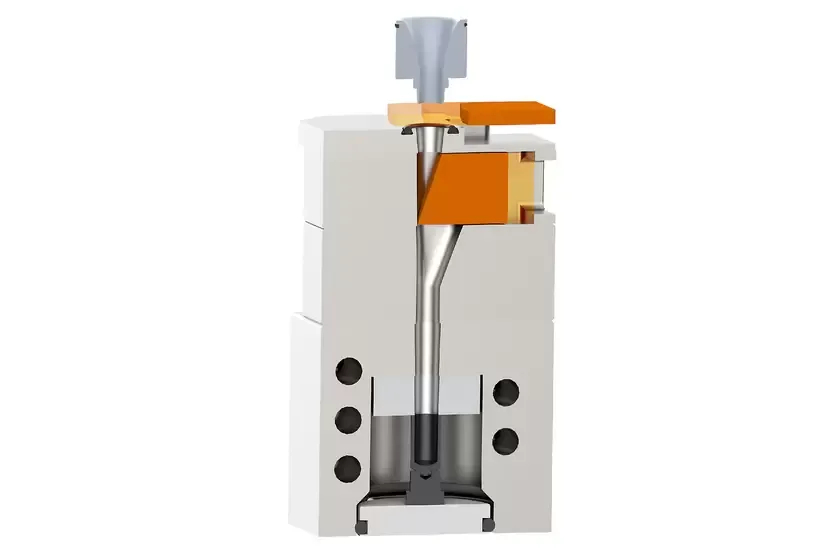

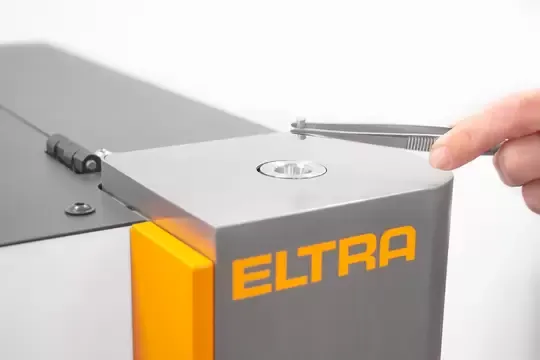

Инновационный порт для образцов и импульсная промывка камеры
Новый порт для образцов элементного анализатора ONH-ps обеспечивает удобную эксплуатацию и воспроизводимые измеряемые значения. Материалы различной формы, такие как твердые куски, гранулы или порошок в капсулах, могут применяться весом до 2000 мг и быстро освобождаются от окружающей среды с помощью импульсной промывки несущим газом в порту для образцов. Затем они вертикально падают в предварительно нагретый графитовый тигель для анализа.
- Устойчивость к образованию пыли
- Не нужно закрывать капсулы
- Прямое применение гранул весом до 2000 мг
- Низкие затраты на обслуживание и износ
Мощный катализатор
Во время синтеза образца образуется CO, тогда как водород и азот высвобождаются в элементарной форме. Мощная каталитическая печь окисляет CO до CO2, а водород — до воды, которые затем измеряются в IR-камерах. Высокотемпературная каталитическая печь с наполнением оксидом меди гарантирует полное окисление CO до CO2 и, конечно, H2 до газообразного H2O.
Закрытая система управления газом
Серия элементных анализаторов ELEMENTRAC ONH-ps использует закрытую газовую систему с избыточным давлением. Это обеспечивает подачу 100% выпущенного образца газа к детекторам, что гарантирует низкие пределы обнаружения и хорошую воспроизводимость.
Опции

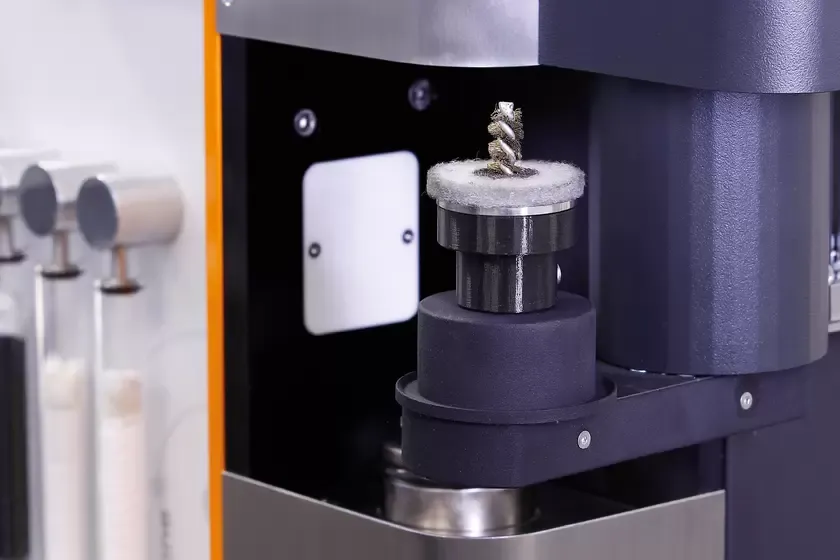

При плавлении образца в графитовом тигле при температуре до 3000 °C на верхнем электроде и в камере печи образуются отложения, которые могут негативно повлиять на воспроизводимость измерений ONH.

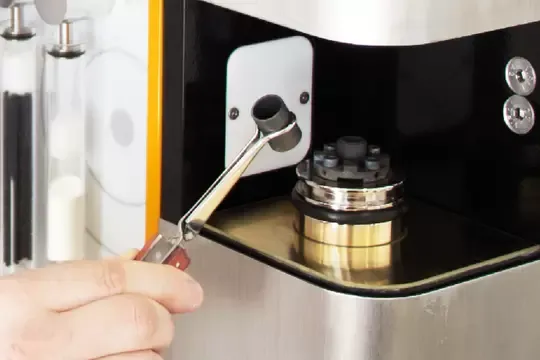

Новый опциональный автоочиститель надежно удаляет эти отложения, обеспечивая точный элементный анализ даже при высокой пропускной способности. Кроме того, для элементного анализатора доступна эффективная камера для калибровки и очистки газа, которая обеспечивает тщательную предварительную очистку несущего газа.
НОВИНКА: Автоматический загрузчик
Автоматическая загрузка образцов большой емкости становится все более важным фактором для быстрого и надежного анализа металлов по методу O/N/H. Новый автоматический загрузчик для ELEMENTRAC ONH-ps оснащен поворотным столом для образцов на 32 позиции, а также специально разработанным контейнером для тиглей.
Принцип работы
ELEMENTRAC ONH-ps использует принцип измерения с широким диапазоном работы. Для анализа образец взвешивают и помещают в камеру для образцов. Промывка несущим газом гарантирует, что в камеру для анализа не попадает атмосферный воздух (например, азот и кислород).
Затем графитовый тигель отжигается в импульсной печи для уменьшения любых загрязнений, таких как остатки водорода. После фазы стабилизации образец попадает в графитовый тигель и плавится. Элементарный азот, водород и оксид углерода выделяются из расплавленного образца в поток несущего газа. Оксид углерода образуется в результате реакции углерода в графитовом тигле с кислородом в образце. Газ-носитель (гелий) и газ-образец проходят через пылевой фильтр, прежде чем попасть в катализатор оксида меди, где CO превращается в CO2, а элементарный водород — в H2O.
Полученные CO2 и H2O затем обнаруживаются в инфракрасных ячейках. CO2 и H2O химически удаляются, а содержание азота измеряется в теплопроводящей ячейке.
По желанию, вместо гелия в качестве несущего газа для определения кислорода и азота можно использовать недорогой аргон.
Техническая характеристика
| Измеряемые элементы | водород, азот, кислород |
| Образцы | неорганические |
| Направление ввода пробы в печь | вертикальный |
| Подача пробы в печь | графитовый тигель |
| Печь | электродная импульсная печь (макс. 8,5 кВт*), температура свыше 3000 °C |
| Принцип детектирования | инфракрасное поглощение для кислорода и водорода, теплопроводность для азота |
| Типичное время анализа | 120 - 180 с |
| Необходимые реактивы | оксид меди, перхлорат магния, гидроксид натрия |
| Необходимый газ | сжатый воздух, гелий чистотой 99,995 %, аргон чистотой 99,995 % (при необходимости), все газы с давлением (2–4 бар / 30–60 psi) |
| Требования к электропитанию | 3~ 400 В, 50/60 Гц, макс. 8500 Вт |
| Размеры (Ш x В x Г) | 56 x 78 x 64 см |
| Вес | ~ 165 кг |
| Требуемое оборудование | ПК, монитор, весы (точность 0.0001г) |
| Опции | автоматический очиститель, автозагрузчик, очистка несущего газа, внешний охладитель |
| * ограничено до 6,8 кВт в настройках программы |
