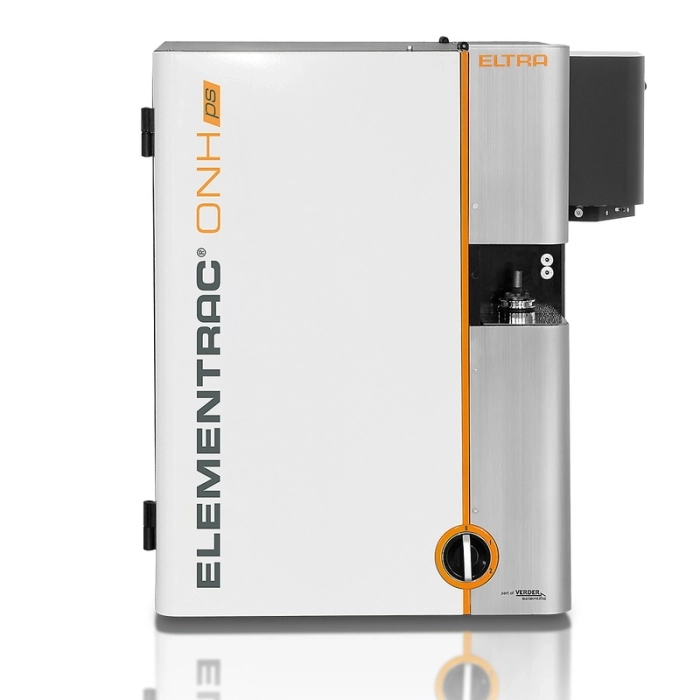

ELEMENTRAC ONH-ps — елементний аналізатор кисню, азоту та водню
Артикул: ELEMENTRAC ONH-ps
Новий ELEMENTRAC ONH-ps — це потужний і надійний елементний аналізатор для одночасного вимірювання концентрацій кисню, азоту та водню в неорганічних зразках, таких як сталь, залізо, мідь або кераміка. Високочутливі детектори NDIR без рухомих частин і детектор теплопровідності для вимірювання азоту надійно визначають концентрації елементів від низького діапазону ppm до високого діапазону відсотків.
Інноваційна система портів для зразків з імпульсним промиванням камери і вертикальним падінням зразка дозволяє проводити зручний і комфортний аналіз стрижневих, гранульованих або порошкоподібних зразків вагою до 2 грамів. Елементний аналізатор ELEMENTRAC ONH-ps відповідає або перевищує вимоги всіх поширених міжнародних стандартів, таких як ASTM E 1019 або DIN EN 3976.

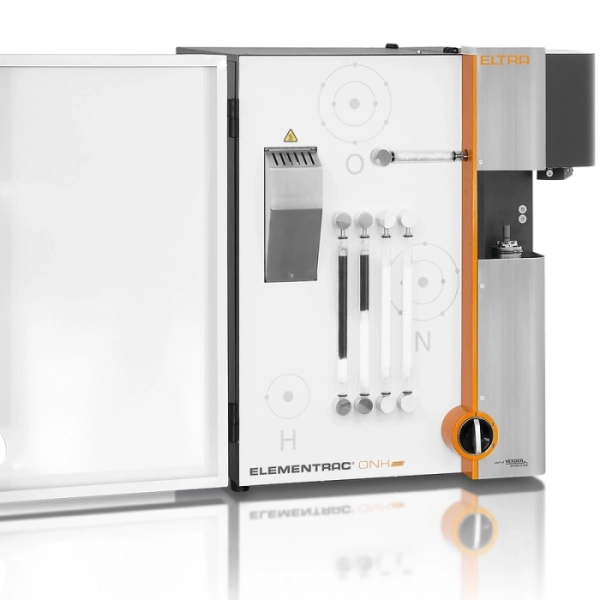

Аналізатор КИСНЮ / АЗОТУ / ВОДНЮ ELEMENTRAC ONH- ps
- Паралельне визначення трьох елементів: кисню, азоту та водню.
- Нові чутливі інфрачервоні вимірювальні комірки без рухомих частин.
- Низьке споживання газу та висока чутливість завдяки закритій газовій системі.
- Просте застосування штифтів, порошків та гранул.
- Можливість використання недорогого аргону як носійного газу.
- Короткий час аналізу.
- Потужна імпульсна піч потужністю 8,5 кВт.
- Опціональний автоочисник та автозавантажувач
- Надійний аналіз ONH для широкого спектру неорганічних зразків, таких як сталь, кольорові метали, кераміка, шлаки, руди тощо.
Типові зразки матеріалів
сталь, мідь, сплави, тугоплавкі метали, чавун, кераміка, карбіди, феросплави, залізо, метали, алюміній, кремній, ...
Процес експлуатації та аналізу

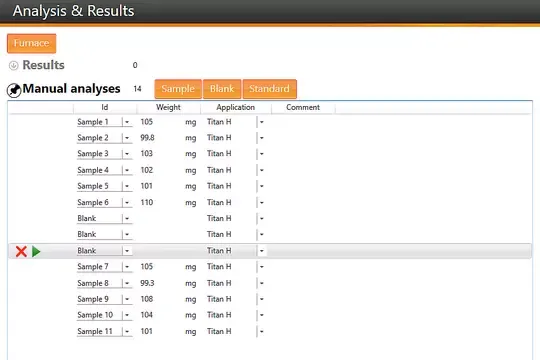

Крок 1: Реєстрація зразка в програмному забезпеченні ELEMENTS
Ідентифікатор зразка реєструється в програмному забезпеченні, а вага автоматично передається (див. крок 2).
Крок 2: Зважування та введення зразка в порт
ELEMENTRAC ONH-ps безпечно та точно аналізує об'єми від декількох міліграмів до 2 грамів. Зразки у формі стрижнів або гранул можна застосовувати безпосередньо. Для елементного аналізу порошків рекомендується використовувати капсулу, яку не потрібно герметично закривати.
Крок 3: Аналіз

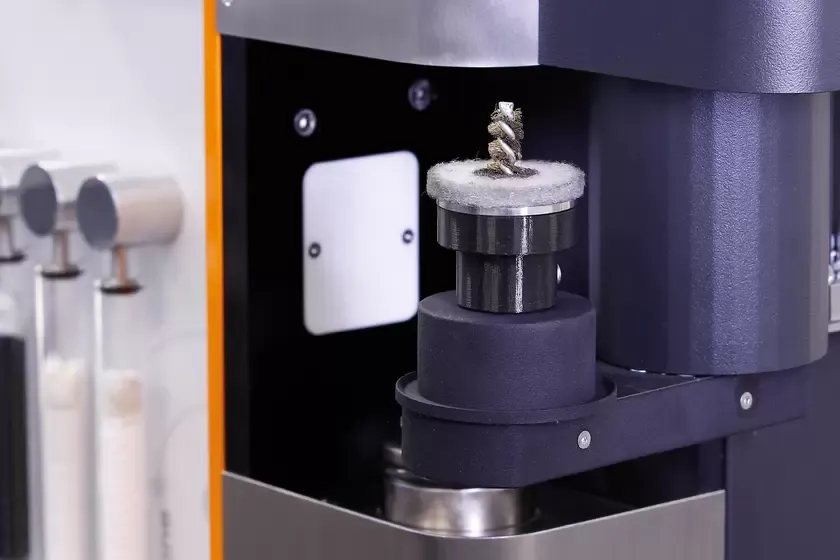

Потім порожній графітовий тигель розміщують на нижньому електроді і запускають елементний аналіз за допомогою програмного забезпечення ELEMENTS. Програмне забезпечення контролює всі наступні етапи процесу.

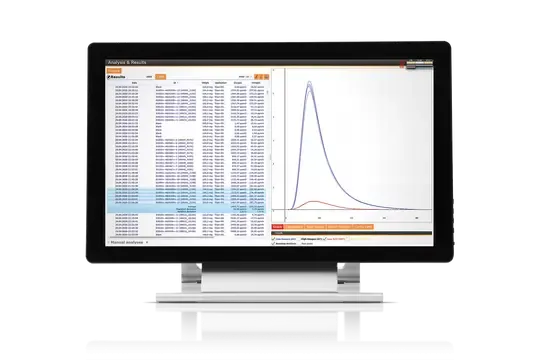

Крок 4: Виведення та експорт даних
Через 120–180 секунд після початку аналізу виміряні концентрації можна експортувати у вигляді звіту або через LIMS.
Нова процедура вимірювання
Загальний аналіз O/N/H для аналізаторів інертного газу означає, що для аналізу водню та азоту використовується комірка теплопровідності. Це означає, що для визначення азоту та водню необхідно виконати два незалежних вимірювання. ELEMENTRAC ONH-ps використовує нову конструкцію водяної IR-камери без рухомих частин, що дозволяє надійно вимірювати водень у вигляді води навіть у нижньому діапазоні концентрацій ppm. Це дозволяє одночасно вимірювати кисень, азот і водень в одній пробі.
| Елементи | Вимірюється як | Детектор |
| Кисень | CO2 | IR |
| Азот | N2 | TCD |
| Водень (загальноприйнята техніка) | H2 | TCD |
| Водень (нова технологія) | H2O | IR |
Конфігурації
ELEMENTRAC ONH-ps — це багатоелементний аналізатор для паралельного визначення вмісту кисню, азоту та водню (ONH). Кисень визначається як CO2, а водень — як H2O в інфрачервоних вимірювальних комірках, а азот визначається в елементарній формі за допомогою комірки теплопровідності. ELEMENTRAC ONH-ps використовує гелій або, як альтернативу, аргон як газ-носій.
ELEMENTRAC ONH-ps використовує наші нещодавно розроблені інфрачервоні вимірювальні комірки без рухомих частин. Ці вимірювальні комірки характеризуються дуже хорошим співвідношенням сигнал/шум і високою стабільністю.
Елементний аналізатор ELEMENTRAC ONH-ps доступний як одноелементний аналізатор тільки для водню або в багатоелементній конфігурації для вимірювання ONH. Тоді як кисень і водень визначаються як CO2 і H2O в трьох інфрачервоних комірках, азот визначається в елементарній формі.

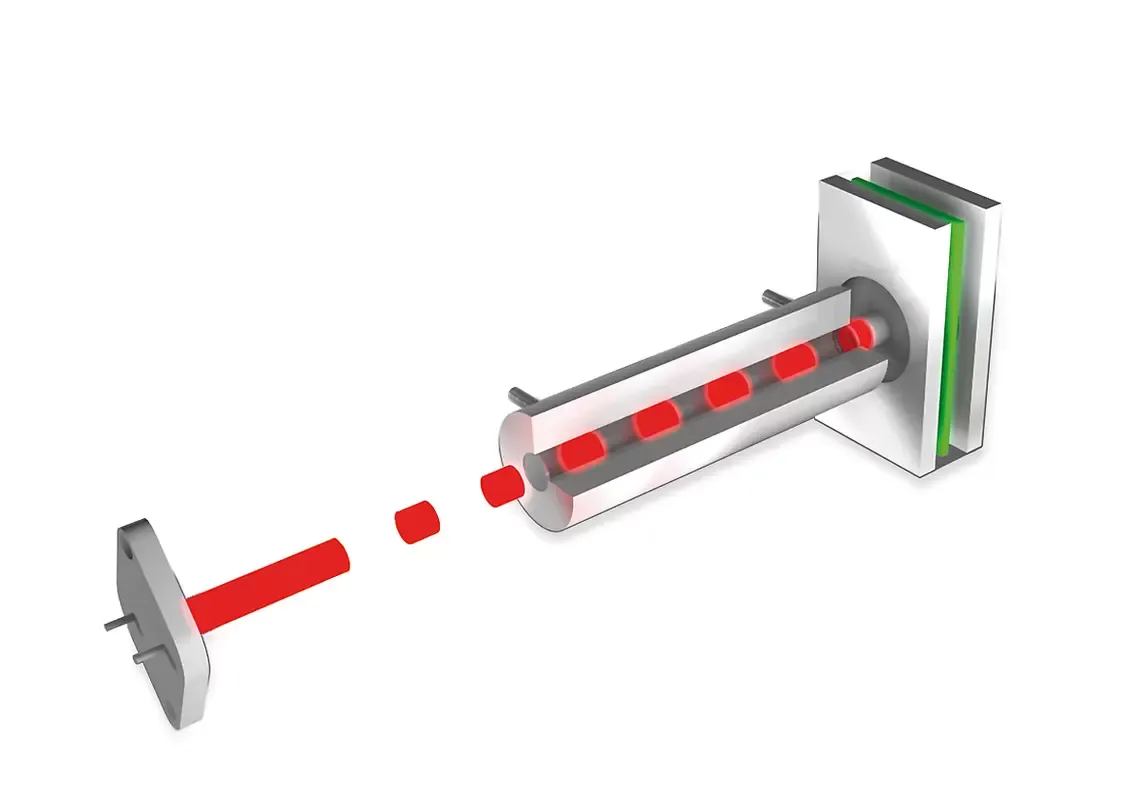

Кювета зі змінною довжиною

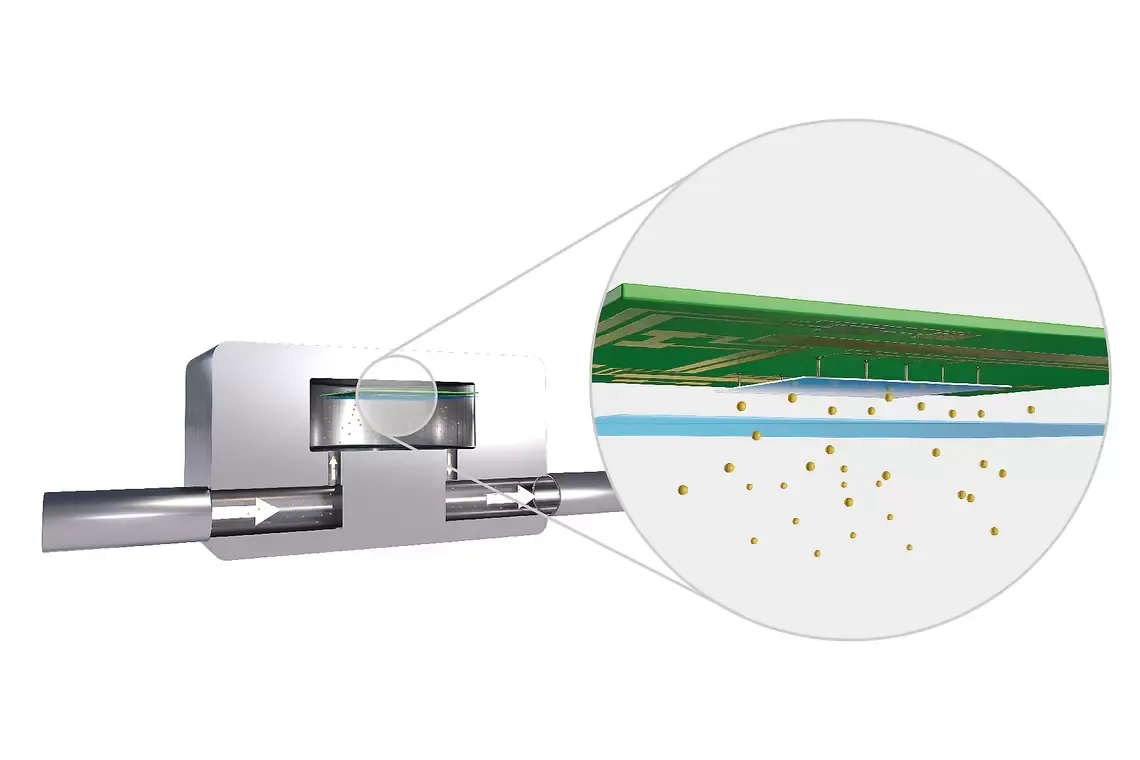

Термопровідна комірка з високою чутливістю

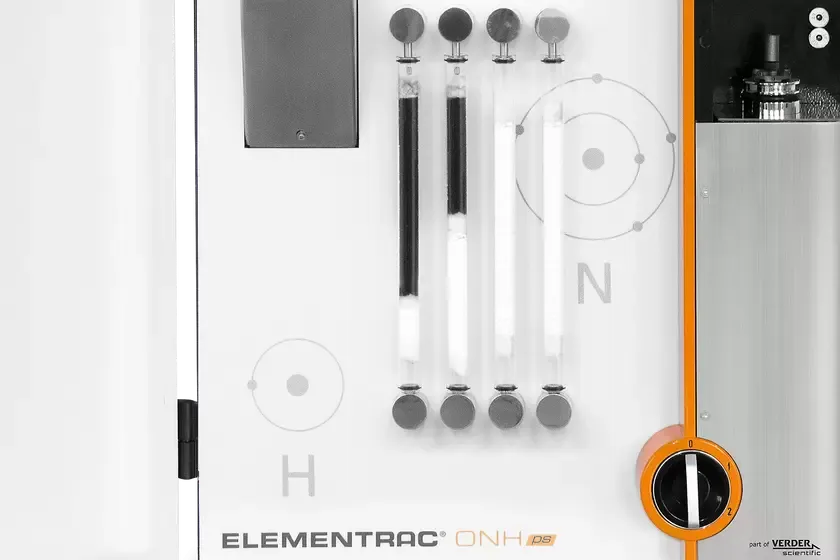

Інтегровані стандартні рішення

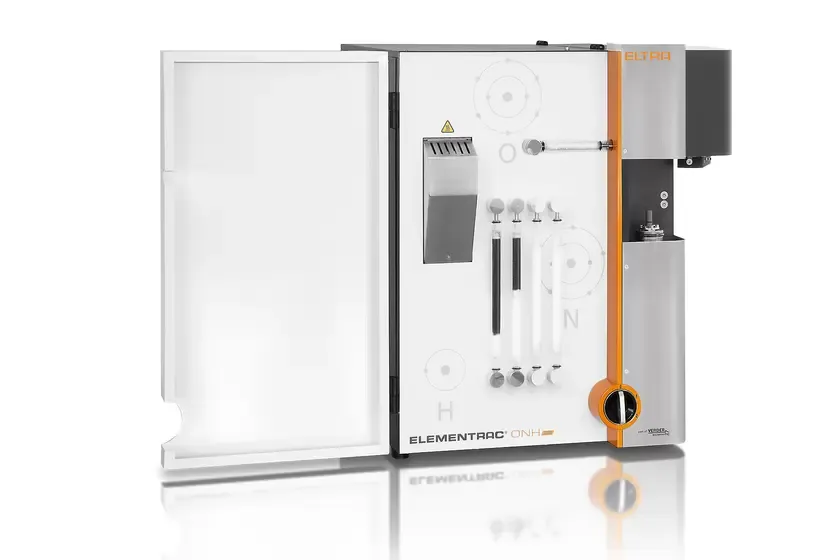

Хімічні речовини та фільтри, необхідні для роботи елементного аналізатора, зручно розташовані на передній панелі і можуть бути приховані за знімними дверцятами під час рутинної роботи. Таке розташування значно скорочує час, необхідний для технічного обслуговування, та підвищує зручність використання. Крім того, інноваційні деталі значно покращують відтворюваність вимірювань.

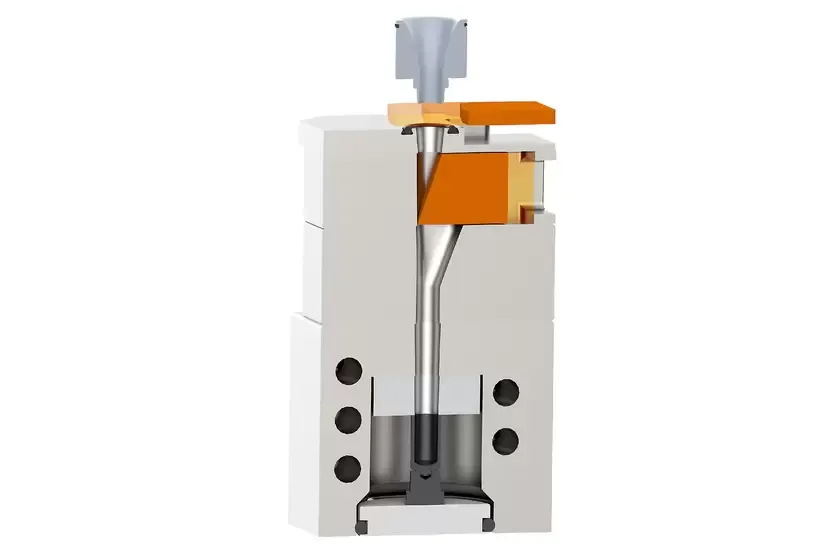

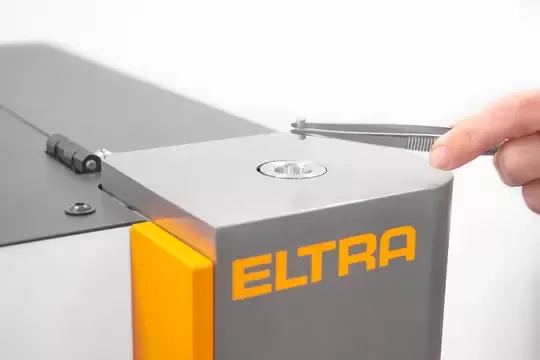

Інноваційний порт для зразків та імпульсне промивання камери
Новий порт для зразків елементного аналізатора ONH-ps забезпечує зручну експлуатацію та відтворювані вимірювані значення. Матеріали різної форми, такі як тверді шматки, гранули або порошок у капсулах, можуть застосовуватися вагою до 2000 мг і швидко звільняються від навколишнього середовища за допомогою імпульсного промивання носійним газом у порту для зразків. Потім вони вертикально падають у попередньо нагрітий графітовий тигель для аналізу.
- Стійкість до утворення пилу
- Не потрібно закривати капсули
- Пряме застосування гранул вагою до 2000 мг
- Низькі витрати на обслуговування та знос
Потужний каталізатор
Під час синтезу зразка утворюється CO, тоді як водень і азот вивільняються в елементарній формі. Потужна каталітична піч окислює CO до CO2, а водень — до води, які потім вимірюються в IR-камерах. Високотемпературна каталітична піч з наповненням оксидом міді гарантує повне окислення CO до CO2 і, звичайно, H2 до газоподібного H2O.
Закрита система управління газом
Серія елементних аналізаторів ELEMENTRAC ONH-ps використовує закриту газову систему з надлишковим тиском. Це забезпечує подачу 100% випущеного зразка газу до детекторів, що гарантує низькі межі виявлення та хорошу відтворюваність.
Опції

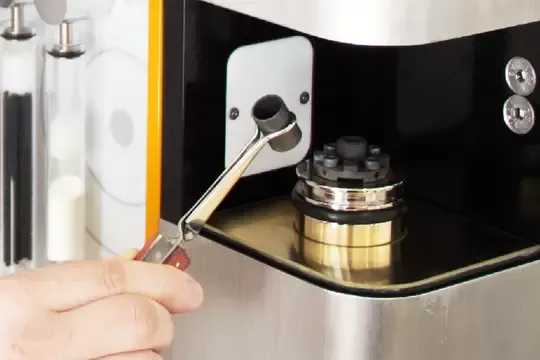

При плавленні зразка в графітовому тиглі при температурі до 3000 °C на верхньому електроді та в камері печі утворюються відкладення, які можуть негативно вплинути на відтворюваність вимірювань ONH.
Новий опціональний автоочисник надійно видаляє ці відкладення, забезпечуючи точний елементний аналіз навіть при високій пропускній здатності. Крім того, для елементного аналізатора доступна ефективна камера для калібрування та очищення газу, що забезпечує ретельне попереднє очищення носійного газу.
НОВИНКА: Автоматичний завантажувач
Автоматичне завантаження зразків великої ємності стає все більш важливим фактором для швидкого та надійного аналізу металів за методом O/N/H. Новий автоматичний завантажувач для ELEMENTRAC ONH-ps оснащений поворотним столом для зразків на 32 позиції, а також спеціально розробленим контейнером для тиглів.
Принцип роботи
ELEMENTRAC ONH-ps використовує принцип вимірювання з широким діапазоном роботи. Для аналізу зразок зважують і поміщають у камеру для зразків. Промивання носійним газом гарантує, що в камеру для аналізу не потрапляє атмосферне повітря (наприклад, азот і кисень).
Потім графітовий тигель відпалюється в імпульсній печі для зменшення будь-яких забруднень, таких як залишки водню. Після фази стабілізації зразок потрапляє в графітовий тигель і плавиться. Елементарний азот, водень і оксид вуглецю виділяються з розплавленого зразка в потік носійного газу. Оксид вуглецю утворюється в результаті реакції вуглецю в графітовому тиглі з киснем у зразку. Газ-носій (гелій) і газ-зразок проходять через пиловий фільтр, перш ніж потрапити в каталізатор оксиду міді, де CO перетворюється на CO2, а елементарний водень — на H2O.
Отримані CO2 і H2O потім виявляються в інфрачервоних комірках. CO2 і H2O хімічно видаляються, а вміст азоту вимірюється в теплопровідній комірці.
За бажанням, замість гелію як носійного газу для визначення кисню і азоту можна використовувати недорогий аргон.
Технічна характеристика
| Вимірювані елементи | водень, азот, кисень |
| Зразки | неорганічні |
| Напрямок введення проби в піч | вертикальний |
| Подача проби в піч | графітовий тигель |
| Піч | електродна імпульсна піч (макс. 8,5 кВт*), температура понад 3000 °C |
| Принцип детектування | інфрачервоне поглинання для кисню та водню, теплопровідність для азоту |
| Типовий час аналізу | 120 - 180 с |
| Необхідні реактиви | оксид міді, перхлорат магнію, гідроксид натрію |
| Необхідний газ | стиснене повітря, гелій чистотою 99,995 %, аргон чистотою 99,995 % (за необхідності), всі гази з тиском (2–4 бар / 30–60 psi) |
| Вимоги до електроживлення | 3~ 400 В, 50/60 Гц, макс. 8500 Вт |
| Розміри (Ш x В x Г) | 56 x 78 x 64 см |
| Вага | ~ 165 кг |
| Необхідне обладнання | ПК, монітор, ваги (роздільна здатність 0,0001 г) |
| Додаткові аксесуари | автоматичний очищувач, автозавантажувач, очищення носійного газу, зовнішній охолоджувач |
| * обмежено до 6,8 кВт в налаштуваннях програми |
