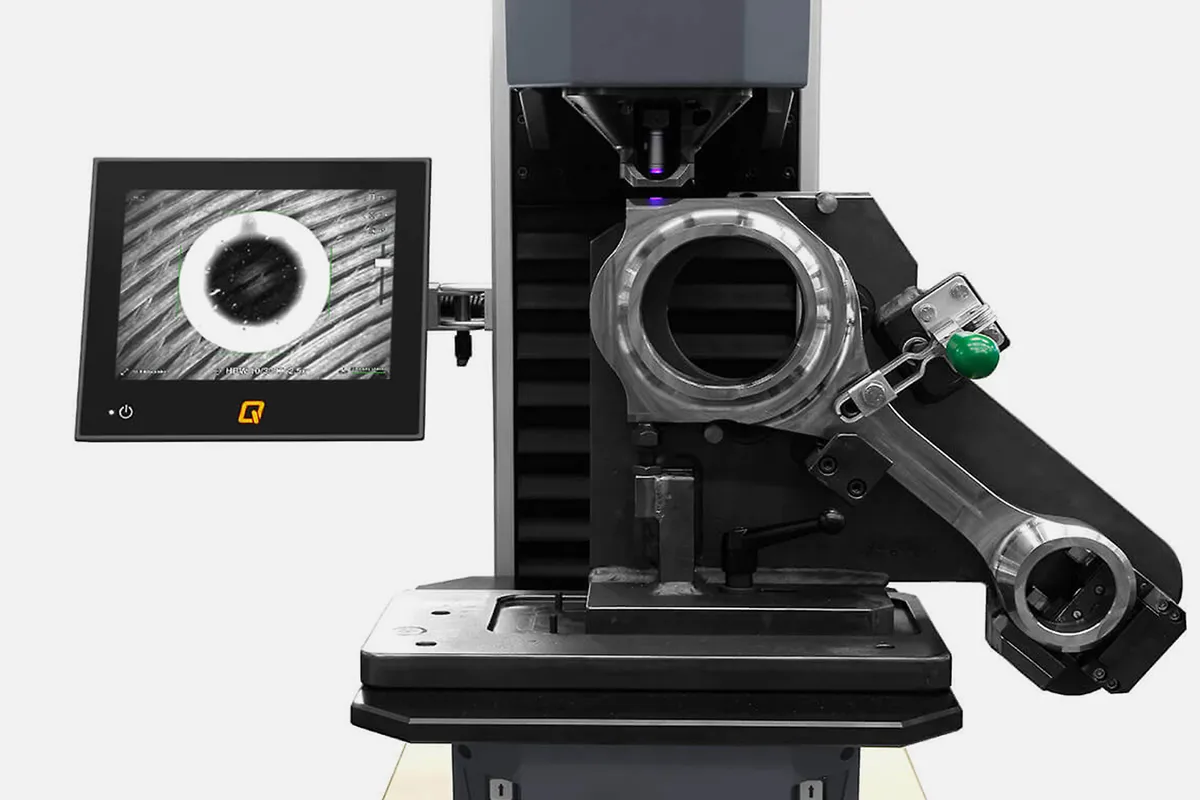

Універсальний твердомір QNESS 250 / 750 / 3000 M EVO
Артикул: QNESS 250 / 750 / 3000 M EVO
Фіксована опора для деталей і надвелика площа випробувального столу версії "M" дозволяють проводити випробування на твердість навіть найбільших деталей.
Випробувальна головка переміщується вручну за допомогою маховика на передній панелі твердоміра.
Підшипник випробувальної головки розроблений для особливо плавного ходу і дозволяє працювати з мінімальними навантаженнями. Максимальна висота випробування - 510 мм.
Методи вимірювань і випробувальне навантаження
Qness 250 M
Інтегровані перетворення: DIN EN ISO 18265, DIN EN ISO 50150 Qness 750 M
Qness 3000 M
Унікальні можливості
ПОВОРОТНИЙ СТІЛ МАШИНИ
Унікальна зручність роботи з великими деталями та зразками незручної форми, що відливаються та формуються, а також заготовками. Робочий стіл (опція для версій M і E) може нахилятися на 5° за допомогою вбудованих затискачів - не потрібно додатково затискати зразок!
ПОВОРОТНИЙ ТРИМАЧ
Відсутність тривалої заміни інструменту для важкодоступних тестових позицій. Притискний тримач може бути повернутий всередину і назовні за допомогою ручного або моторизованого приводу, в залежності від потреби. Крім того, затискні елементи можуть бути легко змінені і адаптовані до компонентів замовника.
ЗБІЛЬШЕНА ВИСОТА ВИПРОБУВАНЬ
Якщо висоти випробувальної камери 510 мм все ще недостатньо для особливо великих, громіздких або важких для затискання зразків, за запитом QATM може надати ще більш високу раму машини. Міцна сталева рама може бути виготовлена за індивідуальними розмірами.
Необмеженість для промислового застосування
| ПРОМИСЛОВІ КАМЕРИ З ПІДТРИМКОЮ ETHERNET
Високоякісні 5-мегапіксельні CMOS-камери з передачею даних через Ethernet визначають сучасний промисловий стандарт. На відміну від інших камерних систем, тут можлива набагато вища стабільність передачі даних. Крім того, комп'ютер і твердомір можуть бути налаштовані віддалено на великій відстані один від одного. Це ідеально підходить для виробничого середовища, де інфраструктура управління встановлена в зовнішніх розподільчих щитах. |
|
| ВІЛЬНО РЕГУЛЬОВАНИЙ РОБОЧИЙ ДИСПЛЕЙ
12-дюймовий ультраплаский ємнісний сенсорний дисплей можна плавно піднімати, опускати і нахиляти за допомогою шарнірних з'єднань для оптимізації ергономіки використання. |
| ОПТИМІЗОВАНА КОНСТРУКЦІЯ ВИМІРЮВАЛЬНОЇ ГОЛОВКИ
Ряд затискних і фіксуючих елементів можна конфігурувати відповідно до вимог устаткування. Опціональний прозорий захист від зіткнень може захистити інструменти на пристрої від пошкоджень, забезпечуючи при цьому необмежений огляд внутрішнього випробувального простору. |
|
Ефективна робота
МУЛЬТИСЕНСОРНЕ КЕРУВАННЯ ТА ПОВНОЕКРАННИЙ РЕЖИМ
|
|
| АДМІНІСТРУВАННЯ ДАНИХ
|
ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ QPIX T2
|
|
Для Ваших потреб у випробовуванні
Ми пропонуємо найкращі рішення для ваших потреб у випробуваннях - від фіксації зразків, розширеної зони випробувань і можливостей автоматизації до адаптації програмного забезпечення.
Спеціальні тримачі
Ручний координатний стіл
Збільшений тестовий простір
Підсвічування в темному полі (опція)
Кільце освітлювач для м'яких матеріалів (опція)
Технічна характеристика
| Підтримувані методи вимірювань | Брінелль, Віккерс, Роквелл, Кнуп, твердість пластику |
| Діапазон випробувальних навантажень | Qness 250 M EVO: 1 - 250 кг (9,81 - 2450 Н)
Qness 750 M EVO: 0,3 – 750 кг (2,94 – 7358 Н) Qness 3000 M EVO: 0,3 - 3000 кг (2,94 - 29430 Н) |
| Регулювання тестової висоти | ручна / за допомогою маховика |
| Тестовий простір по вертикалі / по горизонталі | 510 мм / 320 мм |
| Предметний столик | 584 x 450 мм |
| Максимальна вага зразка | "не обмежений" |
| Вага базової машини | 490 кг |
| Послідовність вимірювання | повністю автоматичний / електронний контроль навантаження |
| Система камер / Передача зображення | 5 Мп Ethernet промислового стандарту / до 270FPS |
| Позиції турелі | 2 (стандартно) або 8 (револьверна головка) |
| Програмне забезпечення | Qpix T2 (Опционально: Qpix Control2 M) |
| Операційна система / Жорсткий диск | Windows 10 IoT / 128 Гб SSD |
| Інтерфейси передавання даних | 1x USB (спереду) 4x USB, 2x RJ45 (Ethernet), 1x DisplayPort, 1x RS232, 1x HDMI |
| Об'єктиви | XLED 1, XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Поля зору (залежно від вибору інструменту) | від 0,113x 0,084 мм (100x) до 7,98 x 5,97 мм (XLED 1) |
| Екран | Ємнісний 12" сенсорний дисплей |
| Електроживлення | 230~1/N/PE, 110~1/N/PE |
| Максимальна споживана потужність | ~ 480 Вт |
| Додаткові опції | Дизайнерський стіл від Qness, захист від зіткнень, лазерний нівелір, випробувальні ковадла, призми, інтерфейси для передавання даних, зчитувач штрих-коду / QR-коду тощо. |
